現在，人們越來越關注浪涌電壓對制造系統、信息系統造成的影響。這主要是因為，現代工業的核心是自動化，自動化依靠計算機(工控機、PLC、DCS等)來控制。計算機普遍存在著絕緣強度低、對諧波環境要求高、過電壓耐受能力差的弱點，對于浪涌電壓十分敏感。浪涌電壓是導致電氣電子設備損壞、工作異常的主要原因。
針對此類非線性用電設備產生的高次諧波、高頻噪聲和脈沖尖峰等干擾，諾克利公司引進德國技術生產的HSPD系列諧波浪涌保護器能夠有效的濾除高次諧波、浪涌尖峰，凈化電源、保護用電設備，從而提高用電設備的穩定性和可靠性，降低設備維修和維護成本，延長設備使用壽命。
HSPD系列浪涌諧波保護器為并聯連接的并聯型全模濾波保護設備，耗電量極低，通常是經熔斷器/斷路器連接到需要濾波保護的設備電源線路上。
依據IEC61000-4-5標準要求，HSPD系列浪涌諧波保護器主要針對電源線路上典型的浪涌特征波（10/350μs雷電波，8/20μs電流波，1.2/50μs電壓波）提供10KHZ-10MHZ典型特征頻率范圍的諧波浪涌尖峰的濾波保護。
諧波保護器應用場合：
●各類應用變頻器、可控硅整流裝置、PLC、伺服、直流調速等設備的工礦企業如冶金、造紙、石油、化工、水泥、港口行車、礦山等重負荷、大量諧波電流干擾場合；
●存在大型電子調光裝置、單相整流設備、大型功放設備的場所，如影院、歌劇舞臺、體育場館、展覽中心等；
●大量使用計算機、交換機、通訊器材的場所，如證券交易所、銀行大樓、商業辦公大樓、通訊基站、指揮中心；
●大量使用電腦、復印機、微波爐、錄像機等商業辦公樓；
●不間斷電源裝置（UPS）、直流電源等場所，如加工制造、科研院所、電鍍行業等；
●對用電有嚴格潔凈要求且本身屬于用電A級單位場所，如大中型醫院、政府辦公大樓、公安消防辦公大樓等；
●精密加工行業：如卷煙行業、薄膜業、醫藥、精細化工、半導體行業等；
●其他對諧波干擾敏感的有特殊用電需求的行業；
諧波保護器選型列表：
|
型 號
|
額定電壓
|
保護電壓
|
浪涌電流（8/20us)
|
尖峰電壓
|
適配應用
|
接線系統
|
尺寸
|
|
HSPD500
-2V1P-D
|
單相220VAC
|
≤500V
|
≤2.5KA
|
≤1500V/us
|
單相終端設備
|
單相，L+N+PE
|

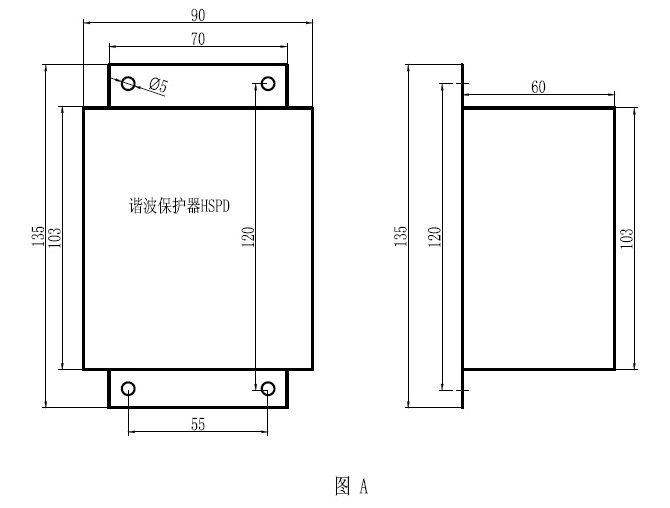

圖A
|
|
HSPD1000-4V3P-D
|
3相400VAC
|
≤1000V
|
≤6.5KA
|
≤1500V/us
|
三相終端設備
|
三相，3P+PE
|

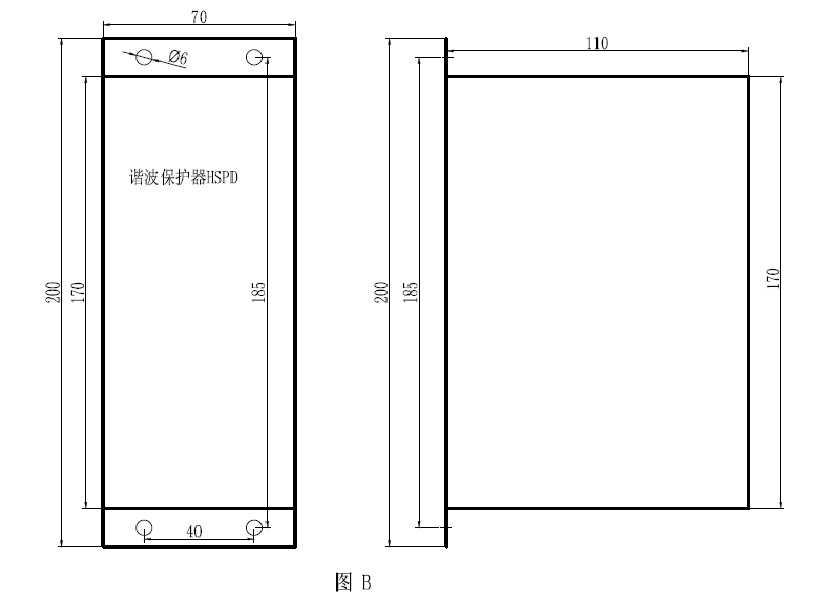

圖B
|
|
HSPD1000-4V4P-D
|
3相400VAC
|
≤1000V
|
≤6.5KA
|
≤1500V/us
|
三相終端設備
|
三相，3P+N+PE
|
圖B
|
|
HSPD1000-4V3P-C
|
3相400VAC
|
≤1000V
|
≤15KA
|
≤650V/us
|
分配電柜
|
三相，3P+PE
|
圖B
|
|
HSPD1000-4V4P-C
|
3相400VAC
|
≤1000V
|
≤15KA
|
≤650V/us
|
分配電柜
|
三相，3P+N+PE
|
圖B
|
|
HSPD1500-6V3P-D
|
3相660VAC
|
≤1500V
|
≤6.5KA
|
≤1500V/us
|
三相終端設備
|
三相，3P+PE
|
圖B
|
|
HSPD1500-6V4P-D
|
3相660VAC
|
≤1500V
|
≤6.5KA
|
≤1500V/us
|
三相終端設備
|
三相，3P+N+PE
|
圖B
|
*特殊要求規格諧波保護器可訂制,詳情電話咨詢我司

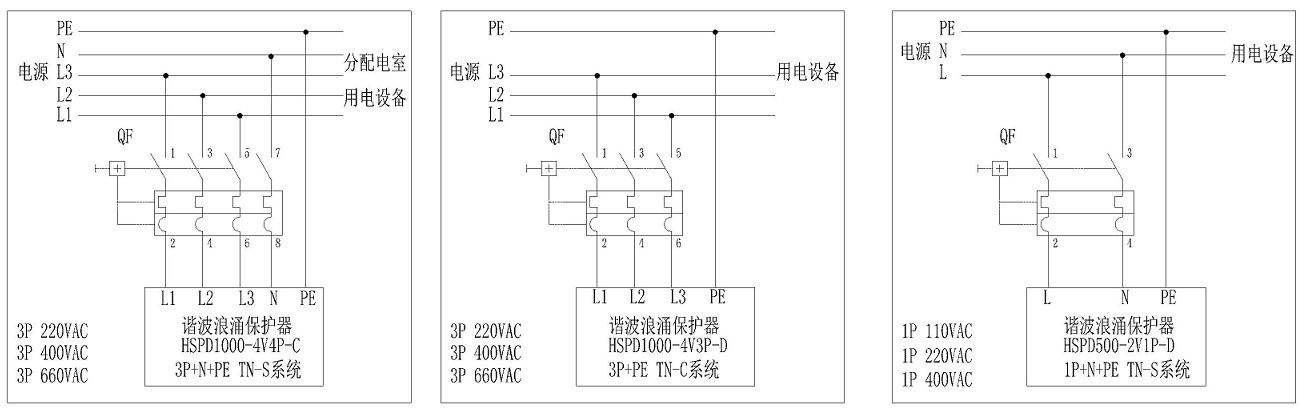

諧波保護器應用接線圖：
|
